| Fig::1 糸掛け４連バリコンに交換した。 | |||||||||||||||||||||||||||
[1] 6EH7 高１中2通信機型ラジオ
① 誠文堂新光社刊 解説ラジオ回路集のＩＦＴ集中配置型ラジオを模してみた。
② 主要部品は教材用５ス シャーシー部品を再利用した。
③ 高周波及び中間周波増幅管はフレームグリッドのハイgmの６ＥＨ７を使う。
6EH7は既にバラックセットで試作試作し動作試験をした。
(１)構成
|
 |
||||||||||||||||||||||||||
線の取り回しは後日修正した。
|
|||||||||||||||||||||||||||
fig:2 先ず配置を考えて |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| fig:3 完成後に教材用５スと並んで。 | fig:4 トリオRF付きコイル | fig:5 教材用５ス用シャーシィと並んで。 | |||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||
| fig:6 穴あけ終了 | fig:7 部品を仮に乗せてみた。 | fig:8 塗装後、部品の取付け。 | |||||||||||||||||||||||||
( |
 |
 |
|||||||||||||||||||||||||
| (２) 部品配置/シャーシィ加工 ① 電源ﾄﾗﾝｽ、IFT、バリコン、PC等の主要部品は教材用5球スーパーラジオの流用です。 (３組購入しましたが、高かったです。オークションならばきれいな完動レス５スが軽く送料込みで落札買えます。) ② コイルはトリオ製SAs(BCバンドの高周波付)これとシャーシーと電流計位が新品部品です。 ③ ダイオード、抵抗、コンデンサー (ｷｬﾊﾟｼﾀｰ) は一袋500円のジャンク品から拾い出しています。 (+Bの高圧回路のﾊﾟｽｺﾝだけは、630Vｸﾗｽの新品です。) 集中配置IFTの段間結合は81と書いてあるので多分80pFと思います。 はじめは配線を寄り合わせて推定10pF位にしていました が、80pFが最良でした。 ④ IFTはアンテナから1,2,3個がA型 (トリオ製)、4、5番目はB型 (トリオ製、スター製が混在) ⑤ 音声は6BM8を使いたかったのですが+B電流がトランス容量をオーバーしそうなので6AW8Aにしました。 というわけで、ジャンク品からトリオJR-60に負けないラジオ (測定器がありませんので、私の主観です)ができました。 |
|||||||||||||||||||||||||||
| (3) 組み立てと調整 ① シャーシー加工と塗装で1日 ② 配線はちょっとづつでしたので1週間かかりました。 ③ 発振予防策は最初からしました。 1. AVC、+Bは全段デカップリング挿入した。 2. IF段はG1、Pに発振止め抵抗を挿入。 3. 6EH7の3段のKは２個所ﾝともパスコン付け。 4. センターピンにシールド板取り付け。 5. ヒーター回路は２線ともパスコン取り付けをしました。 でも最も効果があったのは、旧型のIFTの集中配置としたため、増幅と減衰のバランスがたまたまとれたのではと思います。 ④ 調整はＤＤＳと高周波ドライバーでしました。 DDSで455,000Hzを発生させてしました。 さすがに、6EH7です、5個計10個をすべて455kHzにすると発振します。 この時、Rfgainを下げると発振は停止します。 配線テクニックは自信を持っていますので、シールド板(0.3mm銅版)を切り張りしたり、追加したりして最終的には455k単同調に しました。 (昔のテレビはスタガー増幅です。) ⑤ トラッキングﾞはコイルにトリーマーがあるので1500kHz止まりでしたのでコイルのトリーマービスﾞを外しました。 ⑥ バーニアダイアルはBC帯の目盛り付けされているのでトラッキングは苦労しました。 ⑦ 受信範囲は540-1610kHzです。 ⑧ バーニアダイアル目盛とは最低側、又は最高側で合わせると反対側で10-20kHzづれます。
(４) シャーシィ内部と配線
① 手前中央はRFコイル。左上に立っているのがOSCコイル電源トランスの左隣は出力トランス代用の小型ヒータートランス。 後日 秋葉原 東栄の出力トランスと交換した。 ② 左下はアンテナトリーマー20pFのMVC ③ 6EH7と検波、ANLユニットにシールド板を取付け。 ④ 黄色の新品コンデンサー以外は中古品を使用。 |
|||||||||||||||||||||||||||
| まだらの模様はアースポイント確保のテープ痕 | 薄銅版のシールド板。効果のほどは？ | 完成したシャーシー内部 | |||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||
| 【バリコンの交換】 ① バリコンは初めはジャンクのFM付トラッキングレス6連バリコンでしたが、どうしてもトラッキンク゜がとれず、この後430pF２連×２個 の変則 ３連にせざるを得ませんでした。ディップメーターで調べたが、局発がどうしても合わなかった。ＦＭ用セクションをいろいろ組 み合わせたがだめだった。 ② 430pF３連バリコンが今のところ入手できませんので、２連バリコンの糸掛けでです。右側バリコンをバーニアダイアルを直結し、糸 ドライブで左側のバリコンを駆動する。 ③ 回転トルク負荷が軽いので、糸ドライブで問題無かった。 ④ 1セクション余っているので、バーアンテナでも取付けてみるかな。 ⑤ 一旦、見栄を良くしようと9T9(ネオノーバル管)の6EW7(垂直発振・出力の特性の異なる複三極管)にしまししたが、+B全電流が75mA となり 、あわてて6AW8Aにしました。 |
|||||||||||||||||||||||||||
３連バリコン時はすっきりしたシャーシー上面 |

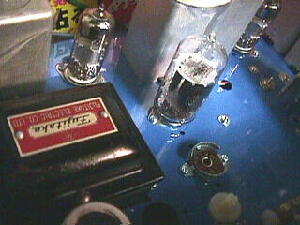

9T9(ネオノーバル管)の6EW7 |

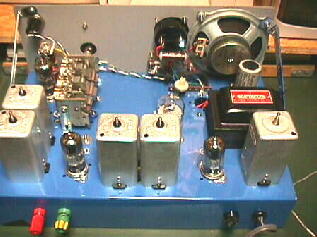

改造後の糸掛け２連バリコン 赤色船はＶＣのアース線。適当だから。 |
|||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||
| (５) 使用感 ① 感度は文句無しです。 ② 分離度は当然文句無しです。もっとも５スでも混信なんてなかったけど。 ③ ANLは検波出力をﾀﾞｲｵｰﾄﾞをとおすタイプで、効果有りです。 ④ Sﾒｰﾀｰ代用の1mA電流計を2ndIFのｶｿｰﾄﾞに入れていますが、振れが足りないです。 ⑤ 心配していた+B全電流は43mAです。 このところ毎晩6EH7ﾗｼﾞｵとﾄﾘｵJR-60を聞き比べをしていて寝不足です。(10日ほどで飽きてしまった) ① 翌年プリセレ付き6EH7ラジオと比べるとＳ／Ｎが悪い。 スピーカーも10cm程のものなので音も悪い。 中波帯の目盛りのついたバーニアだが、選局がわずらわしい。 ほぼ希望の局に設定できるが、10kHz位のズレがあるので。［2004-08-24］ ② 結論として、中波帯の集中配置、中２は意味が無かった。 ③ このラジオも製作後１ヶ月位は時々聞いていたが、だんだん聞かなくなり、ダンボール箱(烏龍茶６本入の箱)に入れてしまった。 (６) 前作の電蓄ラジオと並んで 。（下の中と右の写真） 左 6EH7 高１中2 通信機型ラジオ (平成15年製) 6EH7-6BE6-6EH7-6EH7-6AW8A 右 GT管 高1中1 ８球ﾗｼﾞｵ (平成9年製) 6SK7-6SA7-6SK7-6SQ7-6SL7-6V6*2 -6EG12 |
|||||||||||||||||||||||||||
| 2004-12-10 回路図 | |||||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||
| (1) 真空管をチェックする自作バルブチェッカーはこちら。 (2) 翌年 『プリセレ付き6EH7ラジオ』 作成のため、真空管、パッティングコン、アンテナトリーマーを外されて、ダンボール箱で冬眠に入る。 (2004-06-20) |
|||||||||||||||||||||||||||
| ＰＣの替わり220PF*2のコンデンサー取付けた。 偶然の一致でこのままで受信できた。発振コイ ルのコア調整でＯＫ。 |

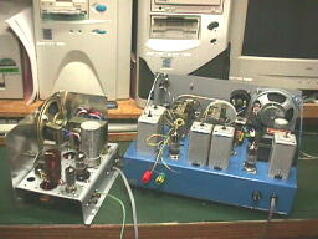

後輩の並４と並んで。並４は複合管、シリコン 整流なので２球。 |
||||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||
セラミックフィルタ取付 2005-04-02 【写真 下左】 プリント基板の切れ端にＴｒ用ＩＦＴとセラミックフィルタを取付 【写真 下中】 6EH7に挟まれたＩＦＴの間に組み込む。 【写真 下右】 調整が楽にできるようにシャーシの上に何とか取り付ける。 『また嘘はいかんな。要は人に見せて驚かすために、解かりやすくするために取り付けた』。 1 試聴結果 (1) 鳴ることは鳴る程度が正直なところ。 ① 初めから、感度分離度は問題無かったので特に改善された感じはしない。 ② スピーカーも小口径のラジカセなので、『若干音が悪くなった』感じはする。 ③ とにかく分離度が凄いので、電源ON後鳴っていたのが鳴らなくなったが、同調がずれていた。 ④ また、バーニアダイアルだが、中波を聞いていても、短波帯受信と思うくらい、分離度が凄い。 (2) まあ、集中配置と合わせて、セラミックフィルタとタンク回路計12個なので、これで他人を驚かす。 (3) ＤＤＳでセラヒ共振周波数は454.9kHz。 (4) 接続はIFTcの二次側 ⇒ 150pFでTr用ＩＦＴ一次⇒二次コイル ⇒ CFVM455E ⇒ Tr用ＩＦＴ二次 ⇒ 一次コイル ⇒ 150pFでIFTdの一次側 以下従来のとおり 【前後の180pF間が増設】 (5) 150pFの結合コンデンサは配線を巻きつけた推定数pFでは感度が下がり過ぎた。 |
|||||||||||||||||||||||||||
| 3.2mmドリルビットと比べて | 基板に付けて仮置き | 完成したセラミックフィルタ取付 | |||||||||||||||||||||||||
 |
 |
 |
|||||||||||||||||||||||||
|
|
