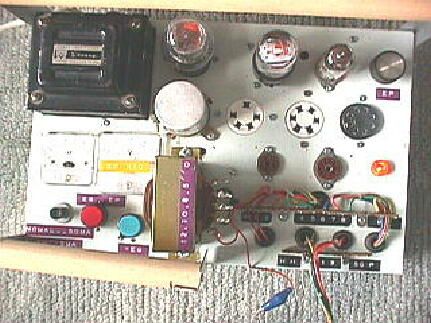

自作バルブチェッカー (真空管試験機) です。
可変定電圧電源と専用トランス、ＧＴ管、MT管、ＳＴ管ソケットで、汎用真空管はチェックできます。製品はロータリースイッチで、ピン接
続、ヒーター電圧が設定できますが、自作品は、中継端子とわに口クリップで設定します。誤設定、感電には充分注意が必要です。
奥側の真空管は左から定電圧放電管0V3、レギレーター管6Y6、制御管12BH7Aです。
Epを一定に保ち、Ｅｇが1V変化した時のIpの変化量を測ります。真空管も意外とバラツキが大きいです。計算でGmは求められるはず
ですが、規格表とは何故か合いません。
操作性は良くないですが、充分真空管のチェックができます。
電解コンデンサの試験もできます。最低電圧加電させながら、漏洩電流をみます。最後は最高電圧まで加電します。
|
||||
 |
 |
|||

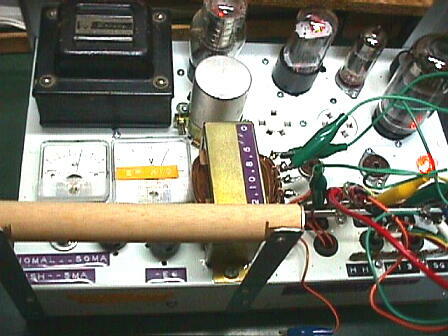

出力管 ６Ｌ６ＧＣのチェック
|
||||
 |
 |
|||
マジックアイ 6R-E13のチェック
|
マジックアイ 6G-E12のチェック | |||
 |
 |
 |
 |
|
| 自作バルブチェッカー (真空管試験機) の概略です。 ① ＋Ｂは可変定電圧回路にします。保護抵抗と電圧計、電流計を入れ、ワニ口[イ]につなぎます ② 各種真空管ソケットの1番ピンを全て接続し、シャーシー上の中継端子の1番に接ぎます。 ③ 以下同様に９ピンＭＴ管の９番まで接続します。 ④ -Ecは可変にし、電圧計を経由して、ワニ口[ロ]へ。 ⑤ SG電圧は+Bを分圧して取り出します。[ハ]へ。 ⑥ アースからワニ口[ニ]へ。 ⑦ ヒータートランスからワニ口[ホ、ヘ]をつなぎます。 |
||||
| 自作バルブﾁｪﾂｶｰの使い方 ① ＋Ｂ設定は最小電圧。-Ecは－に最大にしておきます。 ② 中継端子には、真空管ソケットのピン番号順に接続されていますので、ピン電極にあわせて、ワニ口を噛ませていきます。 ③ もちろん、ヒータートランスから定格ヒーター電圧を供給します。 ④ ヒーター加温とともに、Ipが流れだします。 ⑤ 希望する＋Ｂ、-Ec電圧にして、Ipを計ります。 ⑥ -Ecを１Ｖ変化させIpの変化量を見ます。 なお、Ｇ３(サプレッサーグリッド)は接地させています。 この程度の仕様ですので、使えるか、否かの識別位です。 また、＋Ｂの露出、ワニ口の接続なので、感電、誤接続、ショートに要注意です。 |
||||
|
|
