往年の名機 TRIO JR-60です。
|
|||||
| Restoration完了 | |||||
 |
 |
 |
|||
現在、我が家の座敷で床の間を背にして
います。ただし、乗せ台が間に合わずダンボ
ール箱に鎮座。
|
『954』はデジタルカンウター 右は大信無線のプリセレクター |
||||
１ 新品は購入できず、自作の高１中２でがまんしていましたが、30
年後やっと購入できまたJR-60は全て組立キットで出荷されていた
はずで、本 品上級者の組立と思われ、回路図とおりでした。購入
時から完動品でしたが、
① 感度が悪い。
② ハム音大きい。
③ 検波管付近の配線が錯綜している。
④ 電源部の抵抗が指定値より小さく、＋Ｂが高い。
⑤ チューニングインジケータの動きが悪い。
⑥ RF GAIN、VOLとも若干のガリ有り。
等が気になりました。
また、配線が抵抗、ｺﾝﾃﾞﾝｻｰの上を通っている。 コードが中継端
子の上の穴でCRと共通。 バンド切替スイッチが重いなどです。
|
２ レストアとして
① 電解コンデンサーの交換、増設
② 電源部抵抗は、中継端子増設し離す。
③ コード、同軸ケーブル類交換。
④ ヒーター配線増強と分離。パスコン取り付け。
⑤ 検波管回路の配線しなおし。
⑥ ＡＶＣ回路、＋Ｂ回路パスコン交換および増設。
⑦ 録音出力端子を周波数カウンター用出力に交換
⑧ 潤滑錆止CRC5-56吹き付け。
|
||||
| 2004-08-30 ＪＲ－６０の広告資料を入手した。 これによると、完成品もあったらしい。(小生もこの時期に重なるのだが記憶が無い) 50Mc帯内蔵通信機型受信機 ＪＲ－６０型 完成品 現金正価 38,300円 月賦定価 42,500円 とある。印刷物なので間違いない。 |
|||||
 |
 |
||||

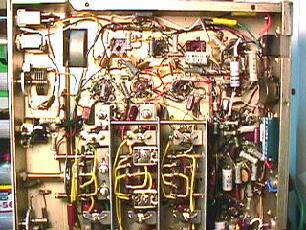

３ 補修後のシャーシィ内部
(1) 購入時は完全に基本回路図のとおりでした。
(2) 左上の大型抵抗は、R53の代用抵抗
(3) ﾌﾞﾛｯｸｺﾝは同等品がなかったのでﾁｭｰﾌﾞﾗ使用。
|
|||||

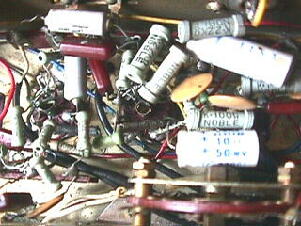

| レストア前 電源部はチューブラコン追加 プロダクト検波部 ;レストア前 | レストア後 検波 プロダクト検波部 | ||||
 |
 |
 |
|||
| 高周波部 レストア中 低周波部 レストア前 | レストア後 | ||||
 |
 |
 |
|||
| 主なレストア個所 1. ヒーター配線交換。若干太めのリード線にし、高周波部と低周波部の２系統にし、バイパスコン追加。 2. ＋Ｂ回路の配線変更およびバイパスコンの交換および追加。 3. ＋Ｂ電源部、抵抗、電解コンの交換および追加。RF.GAIN調整回路修正 4. 同軸ケーブル回路全て交換。 5. プロダクト検波以後配線やり直し。 6. ラジオカウンタ用配線追加。録音出力が信号出力とした。 |
|||||
 |
 |
||||
| 50MHzのクリスタルコンバーター クリコンシャーシィ裏 | Ｑマルチ/x'talマーカーサブシャーシィ | ||||
 |
 |
 |
|||
 |
ＤＤＳによるＩＦＴ調整、ﾄﾗｯｷﾝｸﾞ調整をして
完了しました。ＶＦＢです。
|
ライバルの自作集中配置型高１中2 6E
H7ラジオと係争中。
外観、スタイル、ﾊﾞﾝﾄﾞは圧倒的な優位を
保つものの感度だけは厳しく追い上げら
れ後塵 をはいすかも？。
|
|||
|
|
