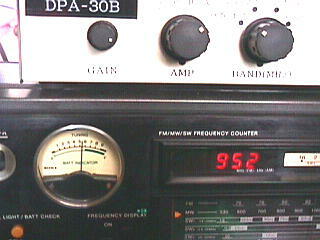

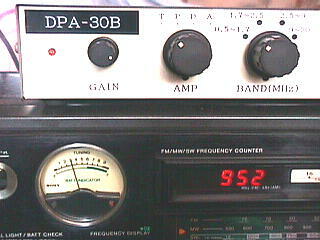

セレクトスイッチで、プリセレ、ブースターアプが切替できしかも0.5Mから30MHzまでカバーしています。信州の山の中ですが、後ろのアクティブ

　　アンテナ、ブースターをつかえば、954kHz TBSは充分実用できる音質で受信できます。

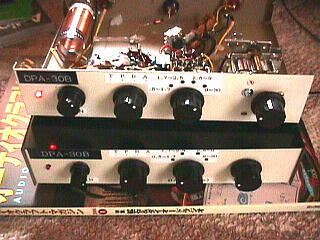

  ２台ともインターネットオークションで買いましたが、下の物は完動品ですが上のカバーが外れているのは修理が必要でした。

　　　　　　　�@　アンプを通すと雑音が大きく使用できない。

　　　　　　　�A　中波帯のプリセレが不可でした。

　 　　　雑音はFET3SK177の電極電圧が良品と異なってるので千石通商の組立キット［ERA5の増幅器］を入れました。増幅作用は確認しました

　　　がも1時間ほどで壊れてしまいました。

　　　　 再度組立をして、今度は電源に78-10を入れ、抵抗も規格のとおりにしました。プリセレはバリコンを交換してみましたが、どうもERA5の

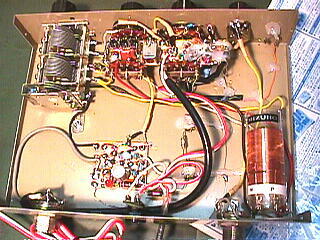

　　　入力インピーダンスが低いらしく、コイルをミズホ無線の再生付き、並４コイルと一般用のバリコンにしたらＦＢでした。

　　�B　２台のプリセレを比較してみますと、

　　　　　　3SK177よりERA5の方が利得が大きい。

　　　　　　　ただし、シールドをしてないので、発信することがある。雑音も大きい。が 配線は外付け部品が少ないので楽。

　　　　　　　入力、出力インピーダンスも低い。

　　　　　修理したプリセレですが、ERA5はノイズが気になります。Gainは当然ありますが、雑音も大きく出ており、volを絞ればプリセレの無い時と

　　　 同様になります。このため、増幅部を取り替えました。

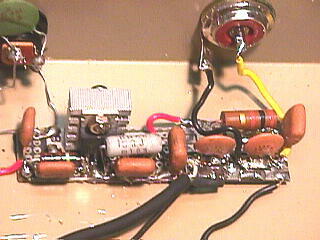

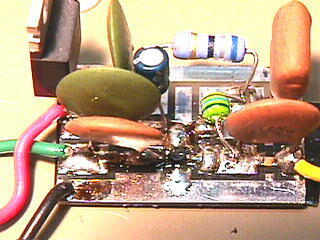

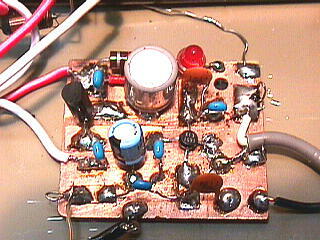

　　�C　　秋月電子通商の［μPC1651G］の広帯域高周波アンプキットに交換しました。

　　　　生基板に基板の小片を貼り付けてランドとします。　　雑音も少なく、利得も大きくて、ＦＢです。

　　　　　ただし、購入時以来の不調で、プリセレ機能が不自然で改造を要します。症状は同調点でピークとなるはずが、ディップすることです。

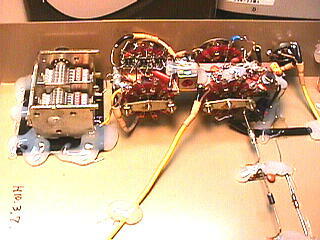

　　　　　SW3のタンク回路を並4コイルとバリコンを交換しましたが、いまだに改善できません。　(以前作った、バーアナテナとバリコンのアクティ

　　　ブアンテナを作りましたが同様の不調となり、なぜか同調点でディップします。)　

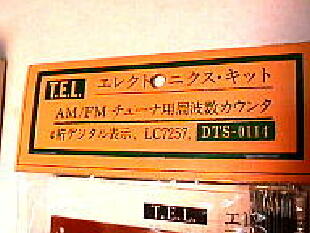

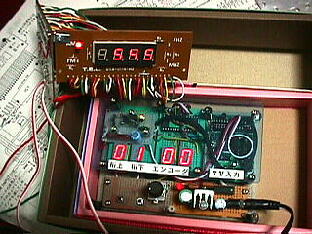

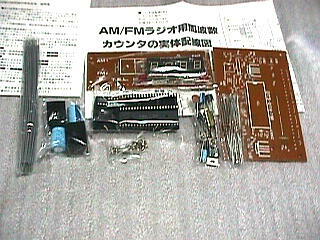

　(有)　谷岡電子のAM/FMチューナー用周波数カウンタ　DTS-0114　自作キット

　(1)　　回路図、実体配線図、部品表と大変親切です。ケース、電源がオプションで用意されていれば満点ですが。

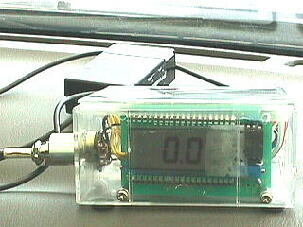

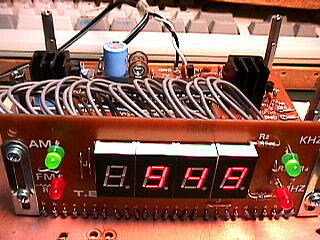

　　　　ちょっと大きめでケースが無いのが惜しいのですが、簡単にデジタル直読機になります。

　　　　ＡＭは455kHz、469kHz、ＦＭは±10.7MHzに対応していますが、1999までしか表示しませんのでSWは不可となります(100の桁を注意してカウ

　　 ントすればもっと高 いところまで読めます)。

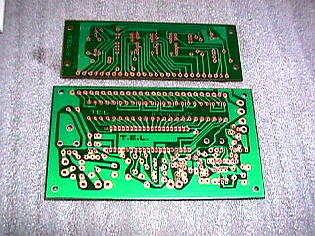

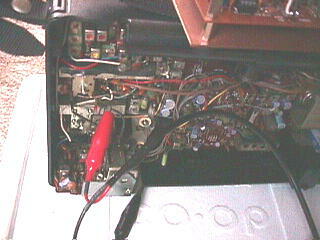

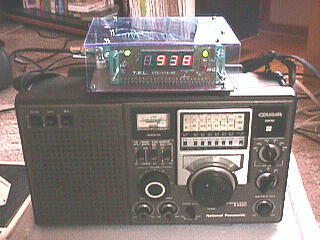

　　　　始め左の1セットを買ってきて作りましたが、JR-60とRF-2200にもコンパクトに改造して取り付けることにして、最近追加購入してきました。

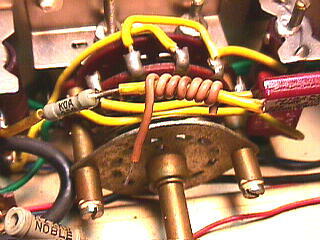

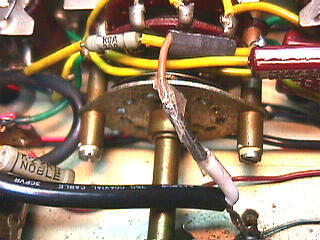

　　　　　表示信号は局発のバリコンから小容量で引き出します。受信機は真空管、半導体とも使えました。中波帯しか使いませんが、一応トラッキ

　　　 ング調整はしました。　(局発-中間周波数なので、455kHzに合っていないと誤差となります。)

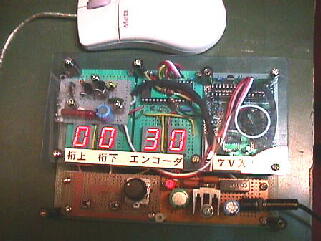

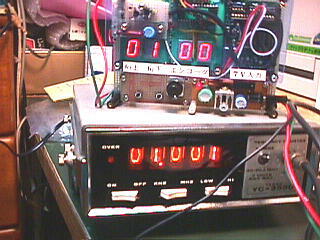

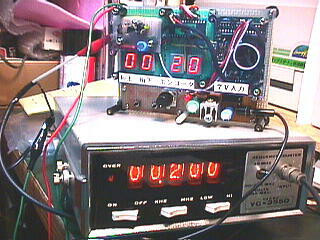

　　　 完成後、DDSで動作確認と調整(ラジオに取り付けた時の周波数を合わせます)

　(2)　　ただし、使用上の注意といいますか制限があります。

　　　　　　　�@　取説にも記載されていますが、中波(0000kHzから1999kHz)、FM(000.0から199.9MHz)ですので、短波には対応しておりません。

　　　　　　　�A 信号取り出しの影響のため、トラッキング再調整が必要です。

　　　　　　　�B ラジオによっては、短波帯の受信機能に大きな悪影響がでます。

　

　　　上記のような制限がありますが、中波帯では快適に使えます。

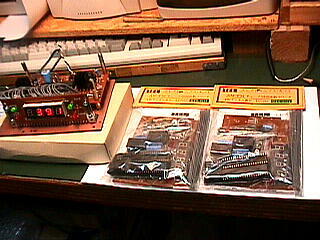

　(3)　また１セット買ってしまった。４個目になってしまった。ヤオフクでも売れ残ってしまうし弱った。

　　　　　プリセレ付デジタル直読６ＥＨ７ラジオ　２号機に１組使ってもまた余ってしまう。店頭にあると、つい買ってしまう。悲しい性だ。

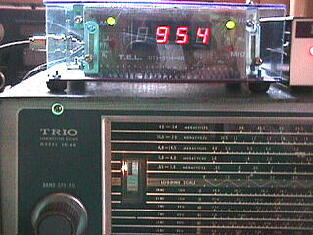

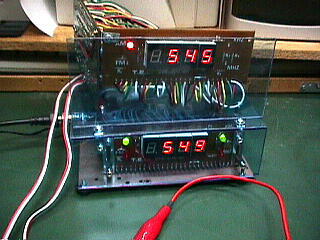

　(4)　TRIO　JR-60以外にも、自作ラジオに内蔵させています。快調に使用しています。

　　　　第2作目の周波数カウンタ　［自作プリセレ付デジタル直読６ＥＨ７ラジオ　１号機］　　　

　　　　同3作目　　　〃　　　　　　　［自作プリセレ連動デジタル直読６ＥＨ７ラジオ　２号機］　 に使っています。

　

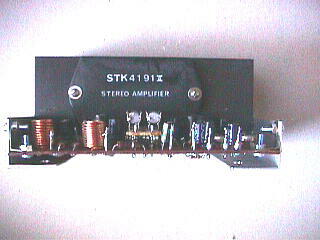

6　　４チャンネル パワーアンプ　25W*4

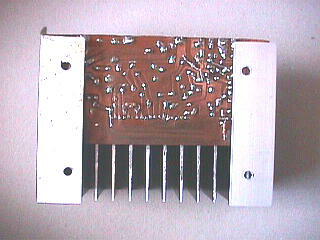

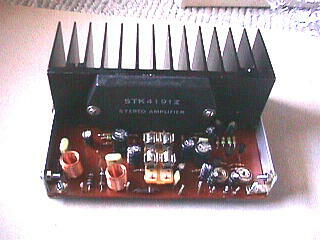

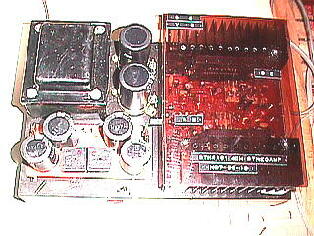

　　　　サンヨーSTK4191を２個使った4chアンプでプリント基板は自作です。電源電圧を低めにしているので35w/chですが真空管アンプとの

　　　比較用です。
