自作したラジオの回路図













私の自作ラジオの回路図です。

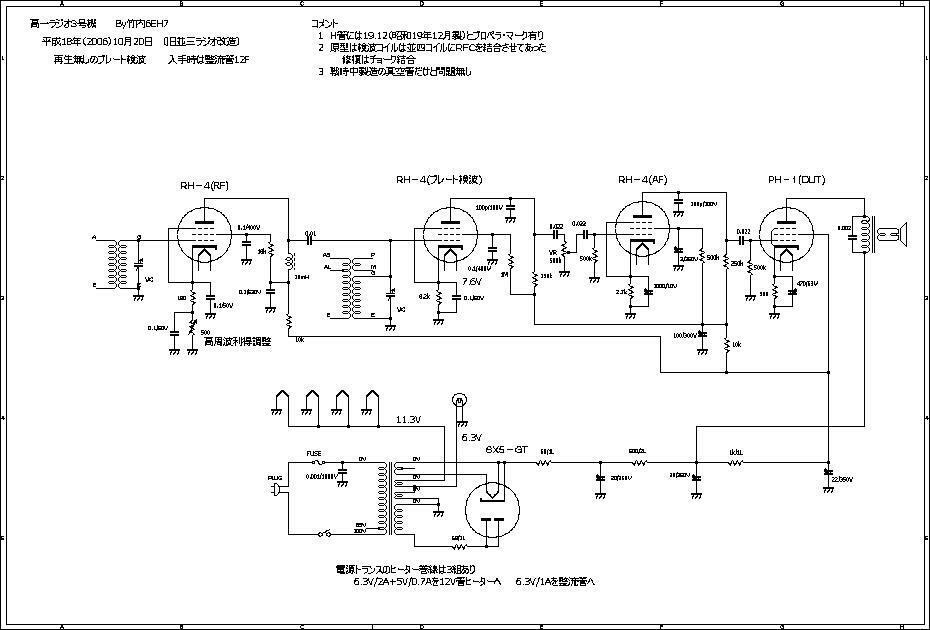

1旧日本軍用真空管 H管を使った高1ラジオ

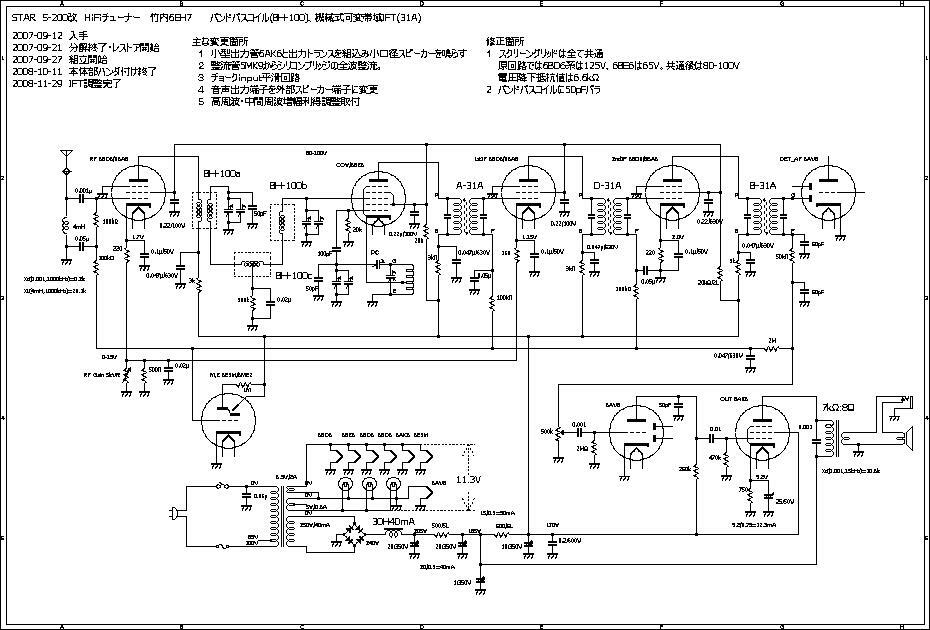

2スター S−200受信機 (バンドパスフィルタ、可変帯域IFTを使う超広帯域受信機)

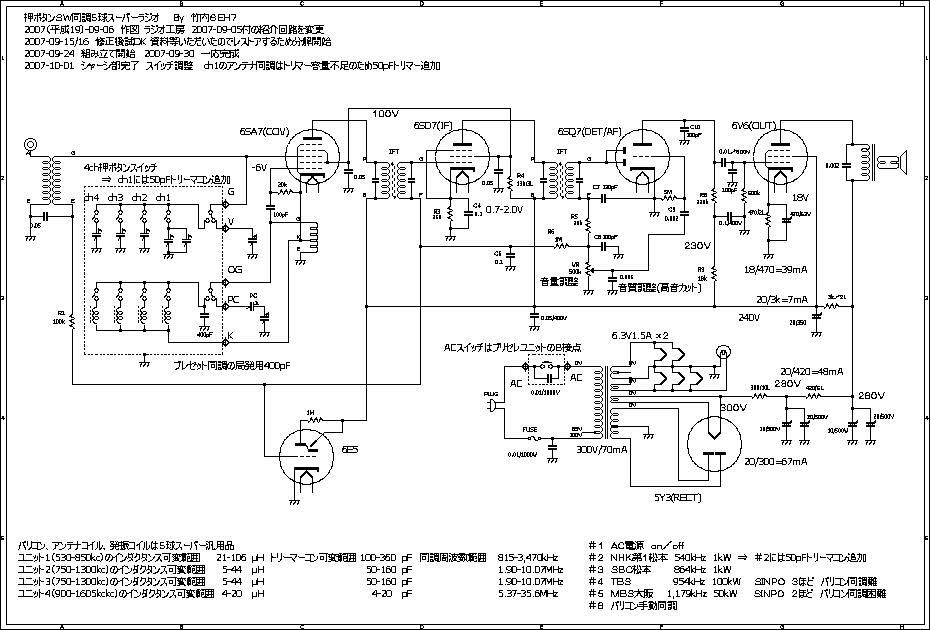

3機械式帯域可変IFT使用の10球式GT管ラジオ [電蓄ラジオ5号機]

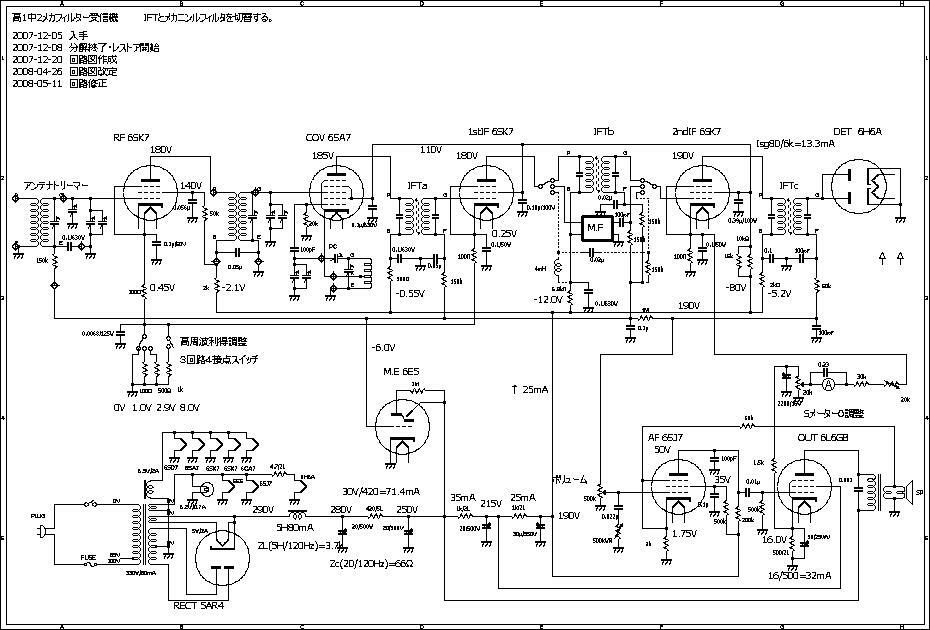

4国際のメカニカルフィルタを使った高1中2受信機 検波管は旧日本軍用6H6A

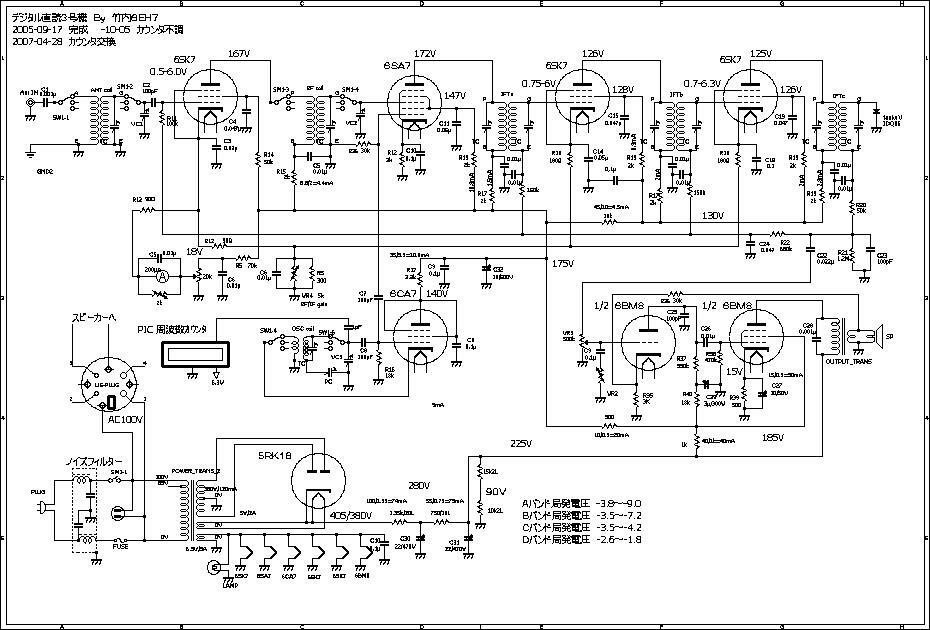

デジタル直読高1中2 4バンド受信機

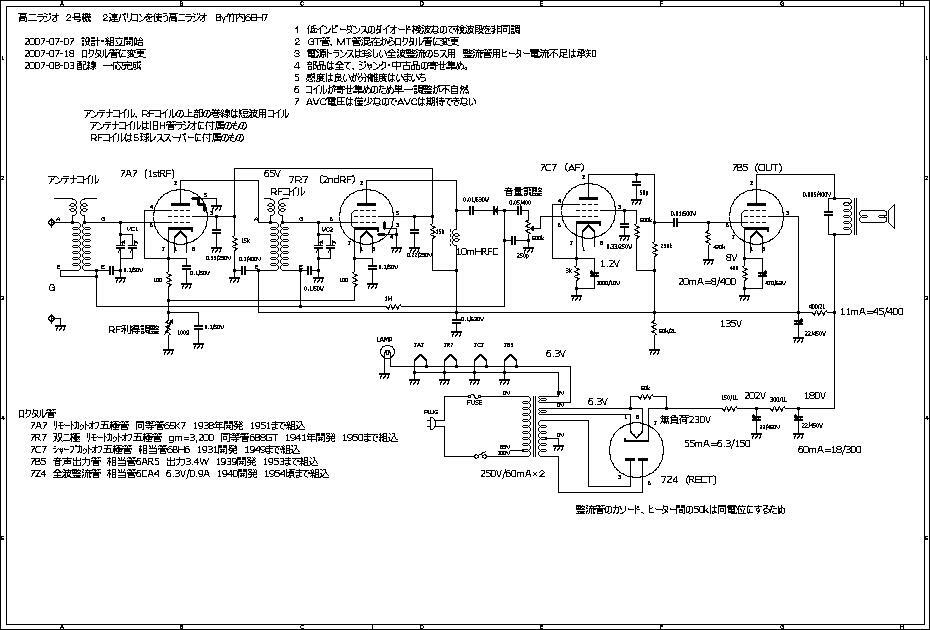

6ロクタル管で作った高2ラジオ (検波段は非同調ダイオード検波)

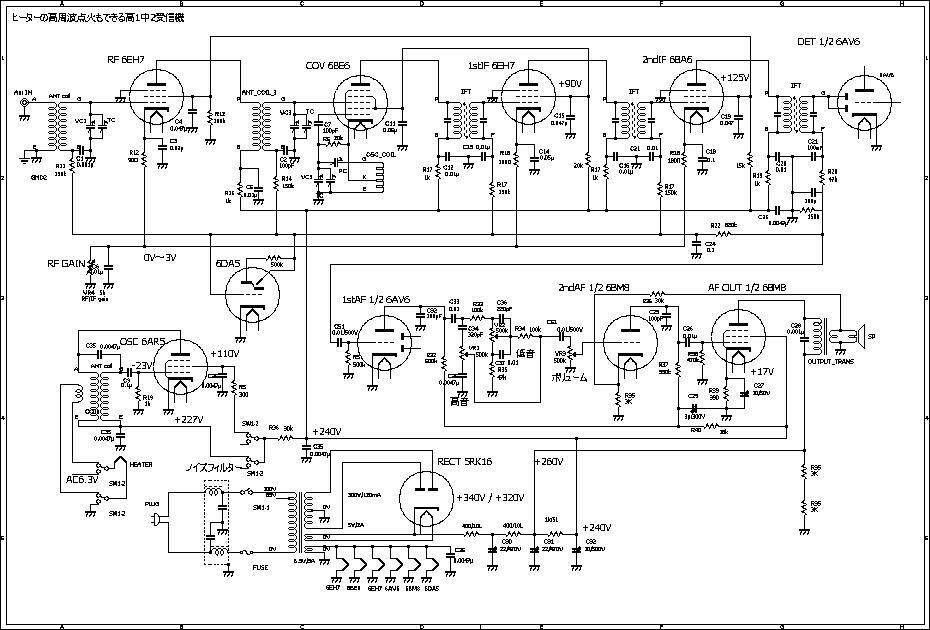

7 ヒーターの高周波点火機能付き高1中2ラジオ。高周波、第1中間周波増幅は6EH7

8 押しボタンラジオ カーラジオと同様押しボタンで選局できる。バリコン選局も可能

9 GT管で作るFMラジオ

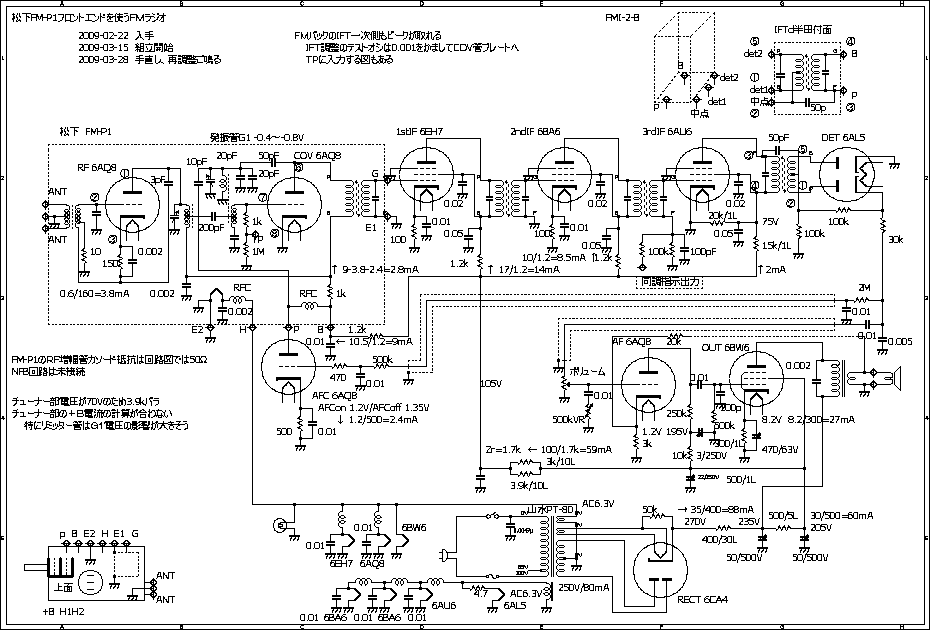

10 FMフロントパックを使ったFMラジオ

11 FM/AMラジオ FMフロントパックを使わずコイルも手巻き
















1 旧日本軍用真空管 H管を使った高1ラジオ




2 スター S−200受信機 (バンドパスフィルタ、可変帯域IFTを使う超広帯域受信機)

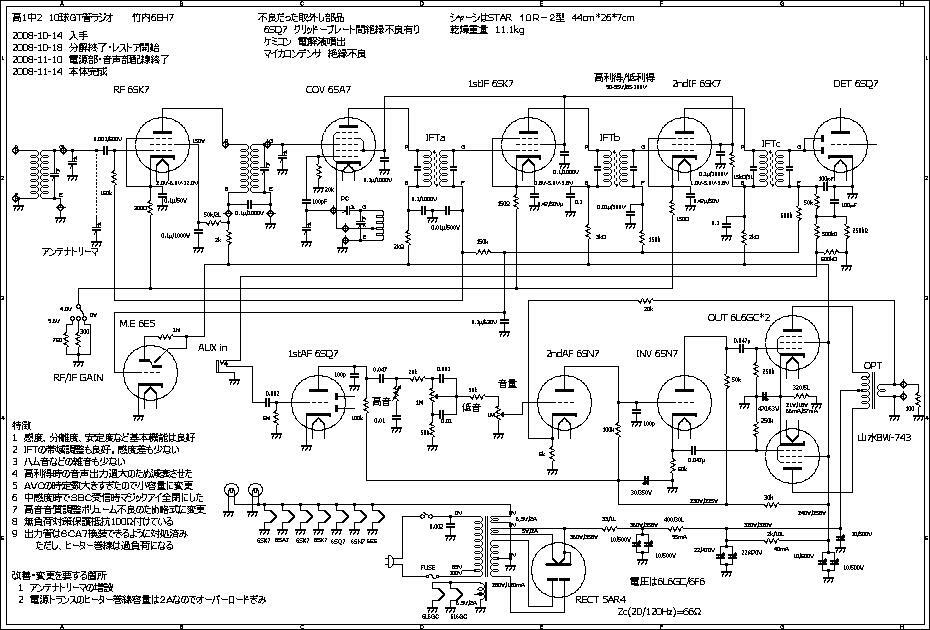

3 機械式帯域可変IFT使用の10球式GT管ラジオ [電蓄ラジオ5号機]




4 国際のメカニカルフィルタを使った高1中2受信機。検波管は旧日本軍用6H6A




5 デジタル直読高1中2 4バンド受信機




6 ロクタル管で作った高2ラジオ (検波段は非同調ダイオード検波)




7 ヒーターの高周波点火機能付き高1中2ラジオ。高周波、第1中間周波増幅は6EH7




8 押しボタンラジオ カーラジオと同様押しボタンで選局できる。バリコンも可能

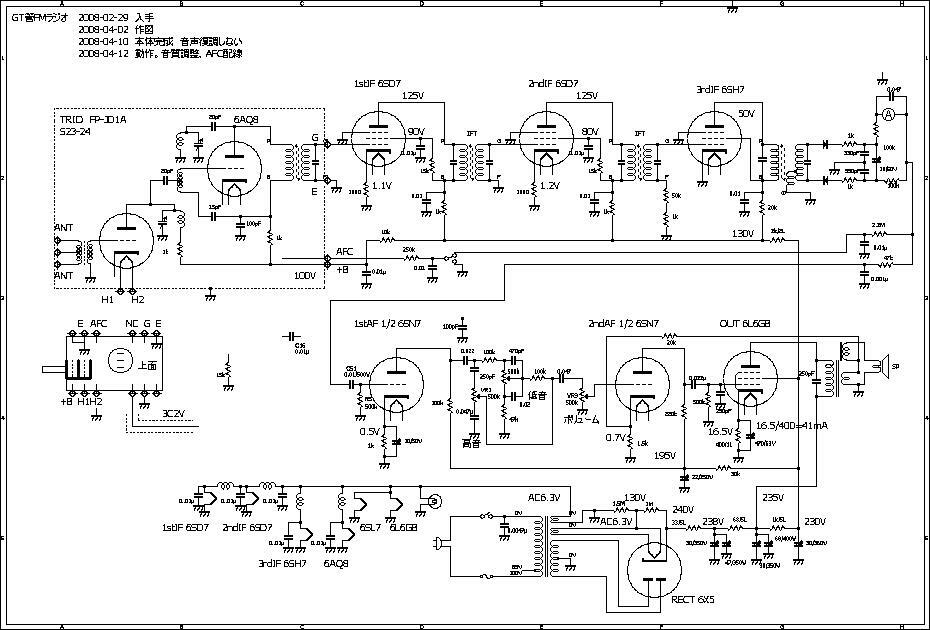

9 GT管で作るFMラジオ




10 FMフロントパックを使ったFMラジオ

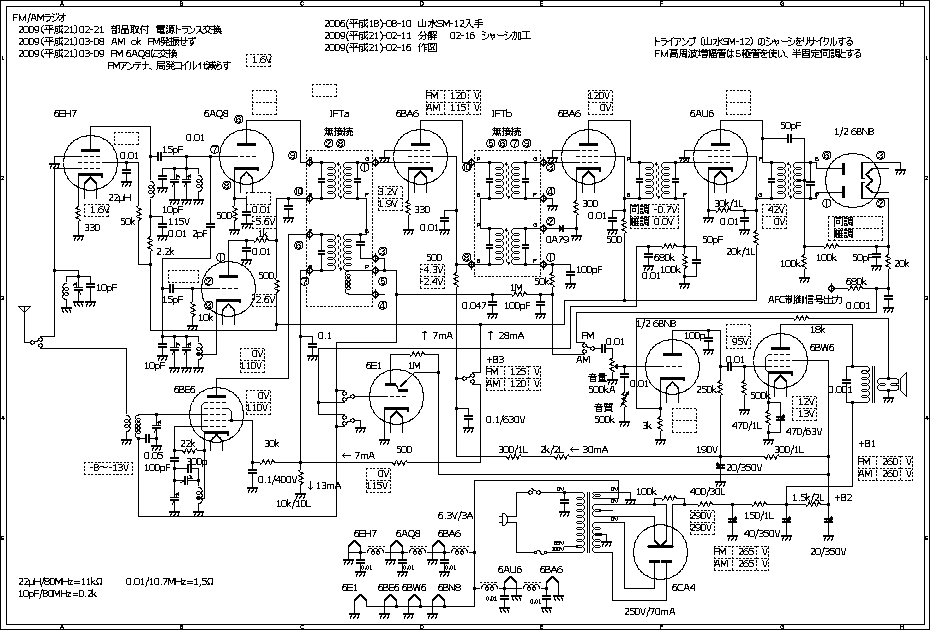

11 FM/AMラジオ FMフロントパックを使わずコイルも手巻き
