双三極電圧制御管６０８０を使った単管プッシュプルステレオアンプユニット
電源部、出力トランスを組み込んである試験用シャーシと組み合わせることになる。
|

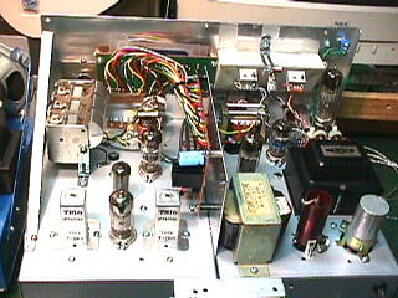

| 試験用シャーシ |
|
|
 |
６０８０はヒーター電流が大きいので、左右の出力管のヒーターは別々に給電する。

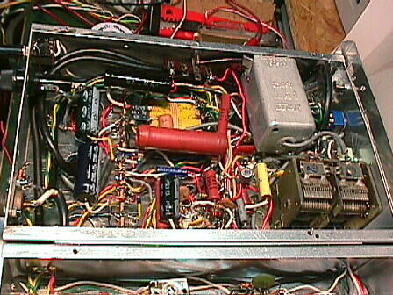

中央部がプッシュプル出力トランスＰＭＦ-15
左側のケミコンと電源トランスの間に整流管が見える。
オクタルソケットにシリコンダイオードを組み込んだソケットでシリコン整流となる。
直熱整流管は起動が早いが管内電圧降下が大きい。
シリコン整流の＋Ｂ電圧は320V、５Ｙ３ＧＴならば265Vまで下がる。
|
|
|
|
|
６０８０単管プッシュプルステレオアンプ |
シャーシ側 |
| ６０８０は６Ｌ６ＧＢより一回り大きい。 |
 |
 |
|
|
|

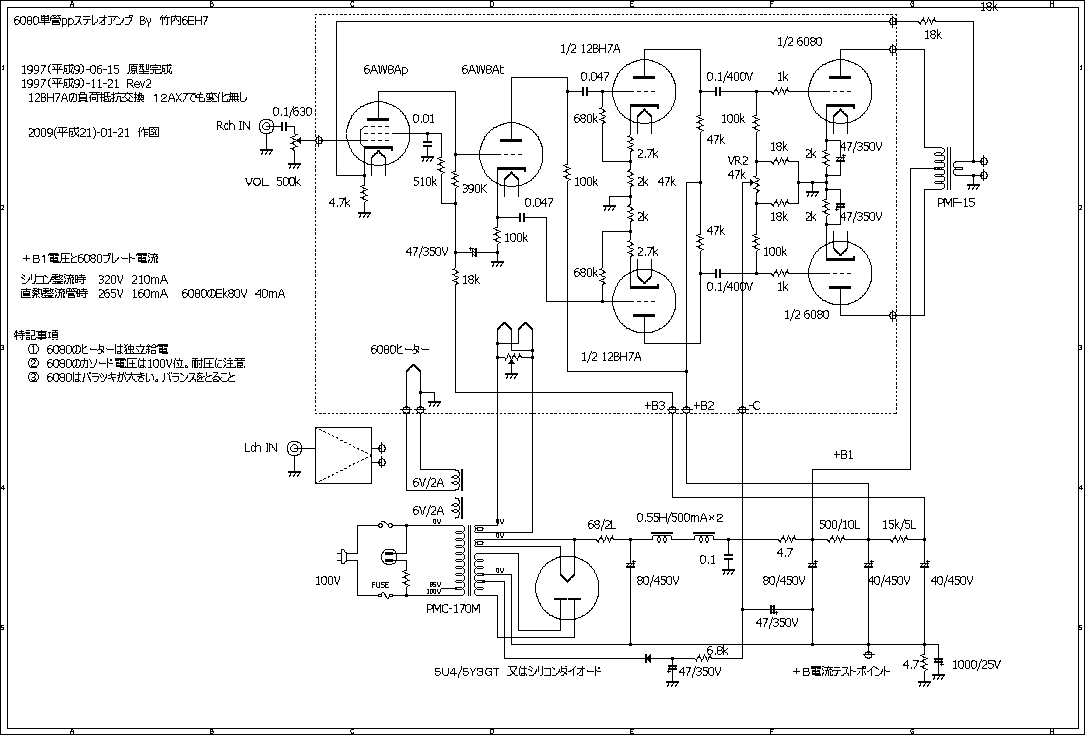

| 回路図 下の回路図で点線で囲った範囲がアンプユニット |
 |
|
|
|
|
|
|
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−
|
６ＢＱ５プッシュプルステレオアンプユニット
|
| 上の６０８０アンプのユニットと交換するだけで６ＢＱ５アンプとなる。 |
|
|
|
 |
|
|
|
|
|
|
|
|

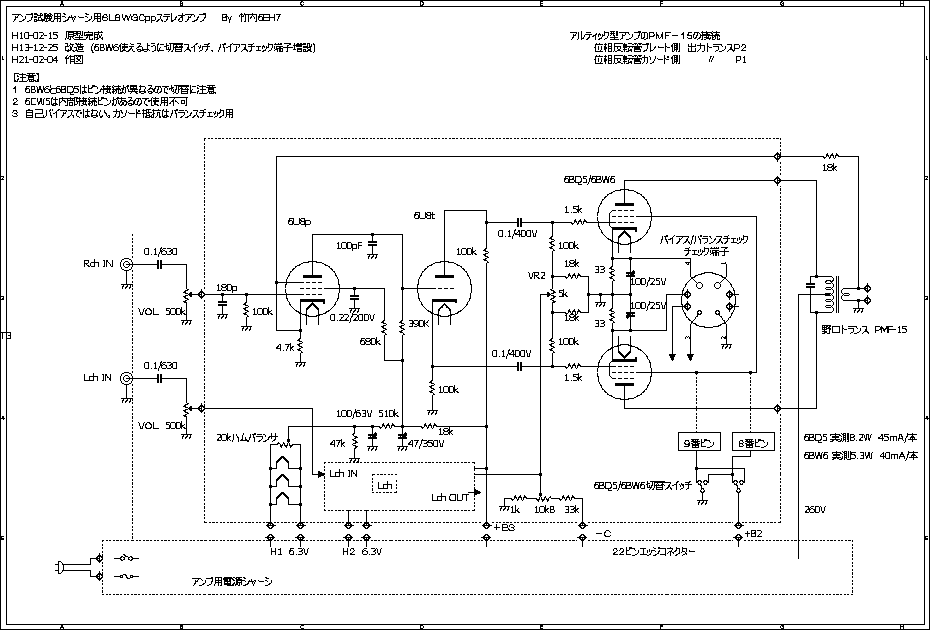

回路図 アンプ用試験シャーシ部は省略している |
 |
|
|
|
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−
|
| テレビの垂直発振・出力用の双三極管６ＢＸ７ステレオアンプ |
|
|
|
|
|
|
|
|
|

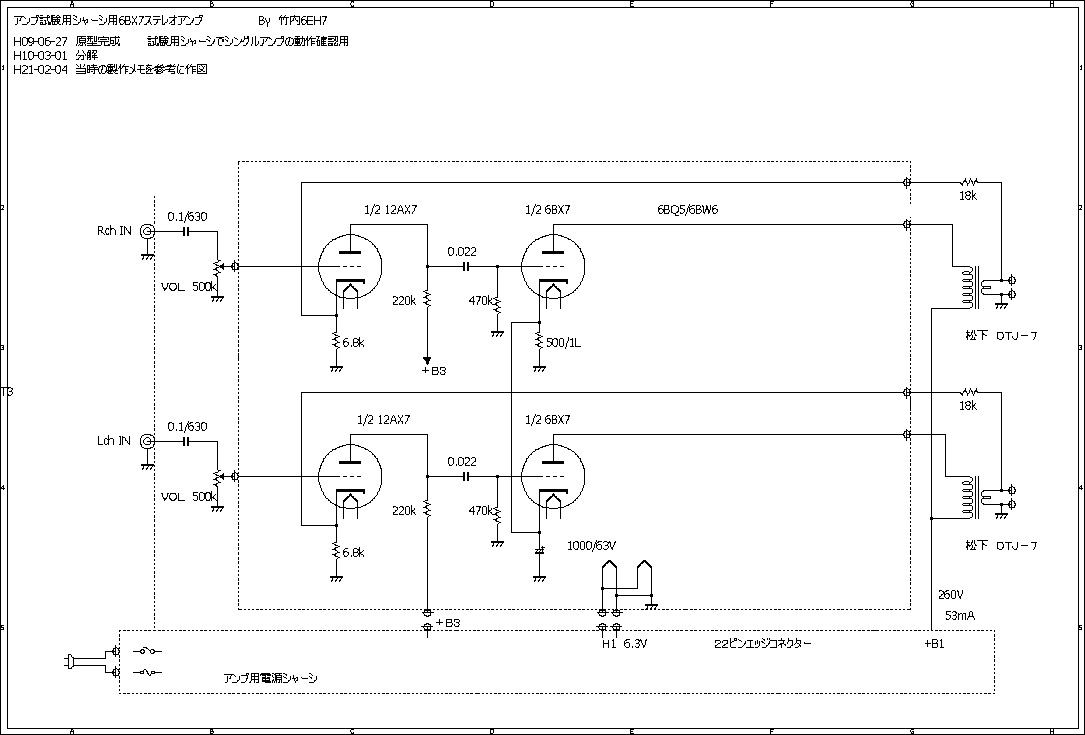

| ６ＢＸ７ステレオアンプ回路図 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
