| 2006(H18)-11- 製作開始 | |||||

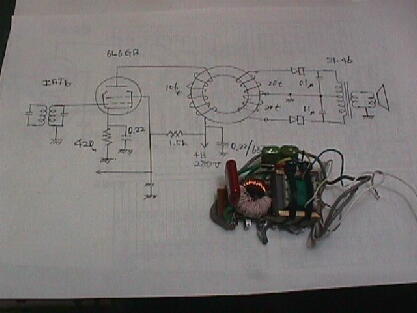

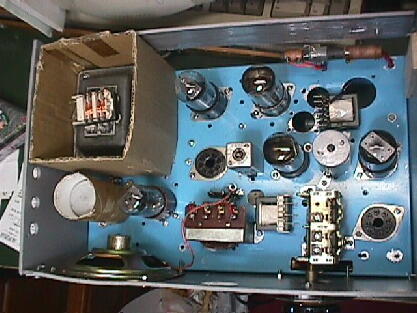

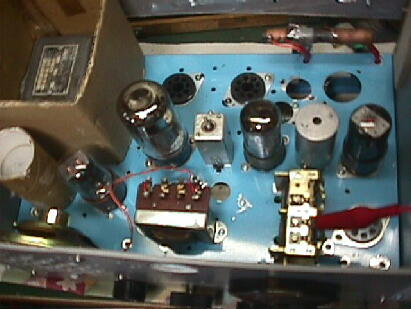

【写真 下左】 ６Ｌ６は音声出力管にあらず。中間周波の電力増幅をしている。ＩＦＴaはセラミックフィルタ内蔵型に交換した。 【写真 下中】 基板に組込んだマッチングトランスと結合用ＳＴ−４６トランス 【写真 下右】 回路図の整流回路は間違っている。単に全波整流回路が正しい |
|||||
 |
 |
 |
|||
| 一応鳴ることは鳴った。 シンクロで見ると僅かに音声信号が乗っているだけ。トッププレートのテレビダンパー管を頂けるとのメールあり。 |
|||||

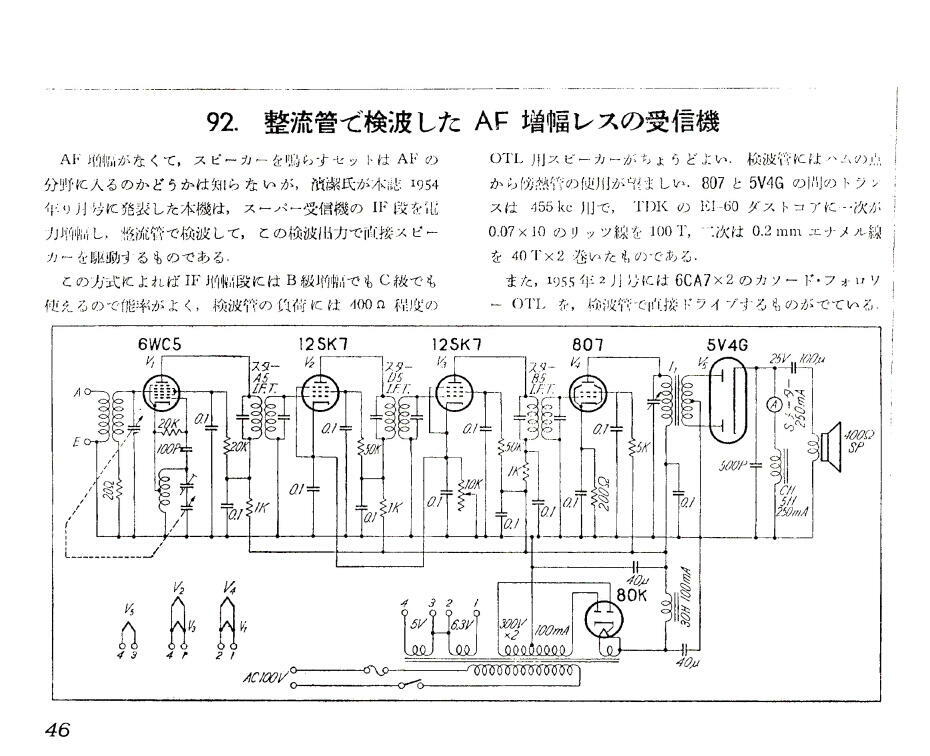

| 【後日談】 無線と実験に執筆され４０１回路集『92.整流管で検波したＡＦ増幅レスの受信機』の作者の濱 潔から当掲示板に投稿 がありました。 題名『無ＡＦ増幅でＳＰを鳴らした、本人です。』 投稿者 濱 潔 投稿日 2007年４月２０日(金) 18時07分13秒 本文『ソノ号の無線と実験モ手元にあります。懐かしいですね』 との誤投稿いただきました。感激してえります。401回路集も昭和４０年版です。お元気でなによりです。 |
|||||
| 2008(H20)-05-30 分解 |
|||||
|
|
