2009-12 以前から ＫＥＮＴＥＣ ＢＣＬ−１ のバリコン軸が曲がってしまう、を一目見たかったので。 |
|
|
|
|
|
|
|
|
 |
ＫＥＮＴＥＣ ＢＣＬ−１ のレストア |
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ のレストア |
|
|
|
|
|
|
|
|
|
|
|
|

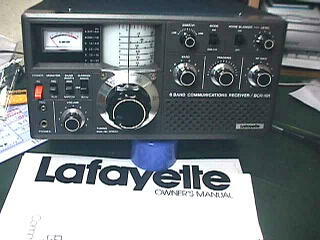

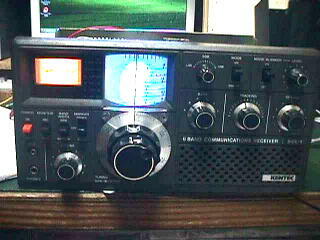

ＫＥＮＴＥＣ ＢＣＬ−１ |
正面 |
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
ダイアルライトがブルーＬＥＤに改造 |
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|

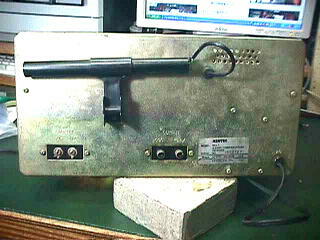

ＫＥＮＴＥＣ ＢＣＬ−１ |
背面 |
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
|
|
ＤＣ１２Ｖ外部電源端子ある |
|
|
 |
|
 |
|
|
|
|
|
|
|

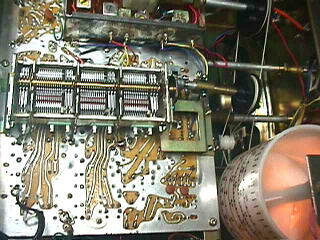

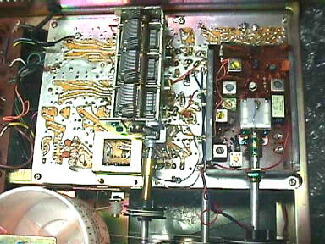

ＫＥＮＴＥＣ ＢＣＬ−１ |
メインバリコンと基板 |

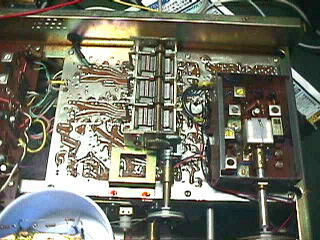

Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
バリコン軸はほぼ真直ぐのまま |
ジャンパー線が少ない |
お決まりの曲がった軸左より３ｍｍほど長い |
|
|
 |
|
 |
|
|
|
|
|
|
|

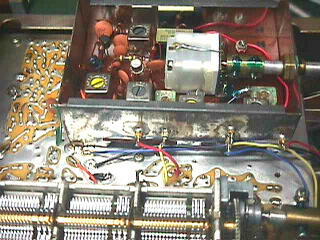

ＫＥＮＴＥＣ ＢＣＬ−１ |
2.15MHz第２スーパーユニット |
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
入出力端子が基板にある。
黒い同軸ケーブルでノイズブランカに接る |

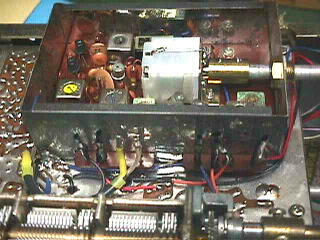

シールドケースの蓋を外したＷスーパー部
ポリバリコンがスプレッド用 |
入出力端子は貫通コンデンサ |
|
|
 |
|
 |
|
|
|
|
|
|
|
ＫＥＮＴＥＣ ＢＣＬ−１ |
|
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
|
他のサイト画像にあるジャンパー線が皆無 |
バリコンの軸が・・・曲がっている |
|
|
 |
|
 |
|
|
|
|
|
|
|

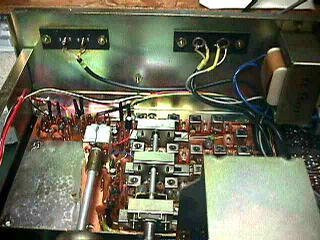

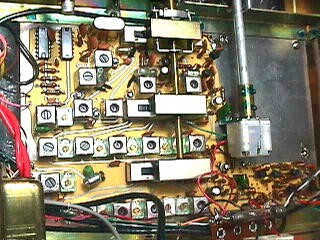

ＫＥＮＴＥＣ ＢＣＬ−１ |

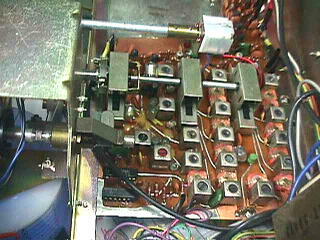

コイルパック |
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
|
ポリバリコンはトラッキングバリコン |
|
|
|
 |
|
 |
|
|
|
|
|
|
|

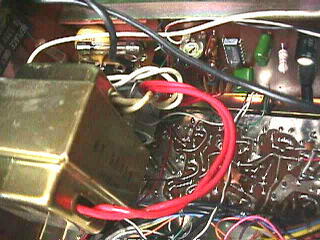

ＫＥＮＴＥＣ ＢＣＬ−１ |
電源トランス |

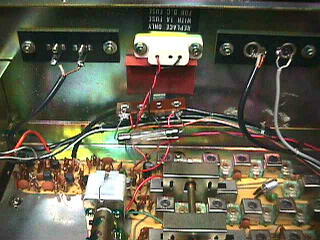

Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
|
|
ヒューズ、雑音防止コンデンサ有り |
|
|
 |
|
 |
|
|
|
|
|
|
|
ＫＥＮＴＥＣ ＢＣＬ−１ |
背面端子 |

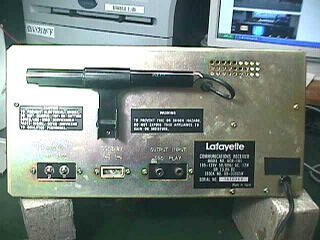

Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
外部１２Ｖ電源端子、ヒューズが無い |
右側端子の同軸は第１局発出力
ﾎﾟﾘﾊﾞﾘ左側がノイズブランカー回路 |
中央が外部１２Ｖ電源端子 |
|
|
 |
|
 |
|
|
|
|
|
|
|

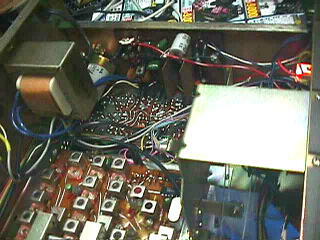

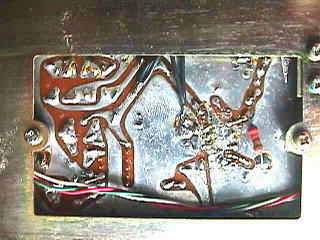

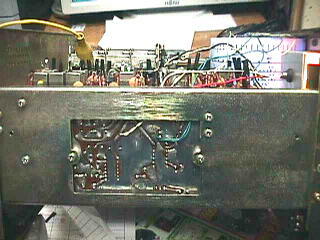

ＫＥＮＴＥＣ ＢＣＬ−１ |
電源・音声基盤 |
Ｌａｆａｙｅｔｔｅ ＢＣＲ−１０１ |
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
−−−−−−−−−−−−−−−−−−−−−−−−−−−−− |
|
|

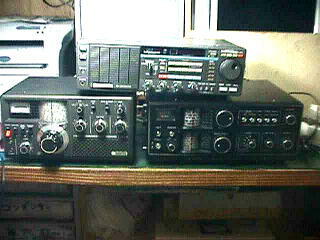

ＢＣＬの聞き比べ ・・・・・ やっぱし、自作機やレストア機の方が良い・・・と思う。 |
|
|
|
|
|
|
|
|
|
|

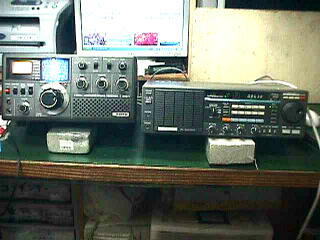

KENTEC ｖｓ KENWOOD R-2000 |

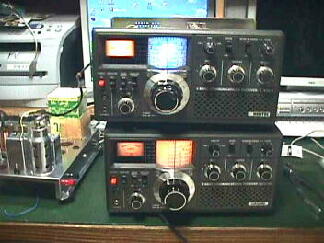

KENTEC vs Lafayette |
